箱の形状

N式 巻き込み型

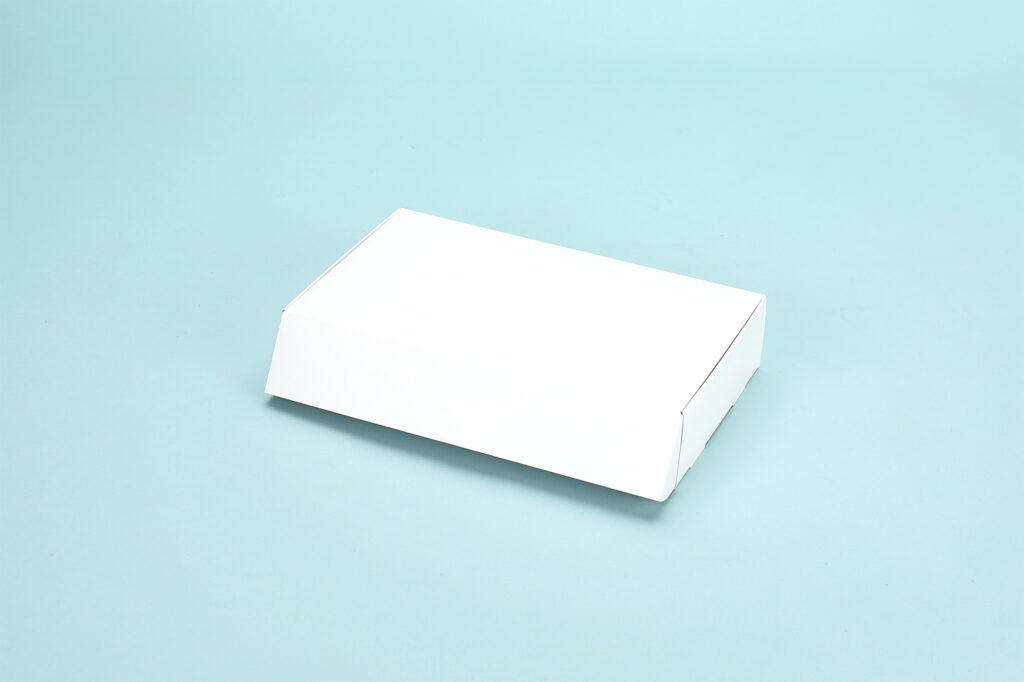

N式巻き込み型 ふたを閉める途中の様子

N式 巻き込み型です。

サイズ:縦150×横250×高さ50mm
材質:白コートボール310g(紙厚約0.4mm)
特長:接着がないN式箱で、ふたを巻き込むようにして固定するタイプです。

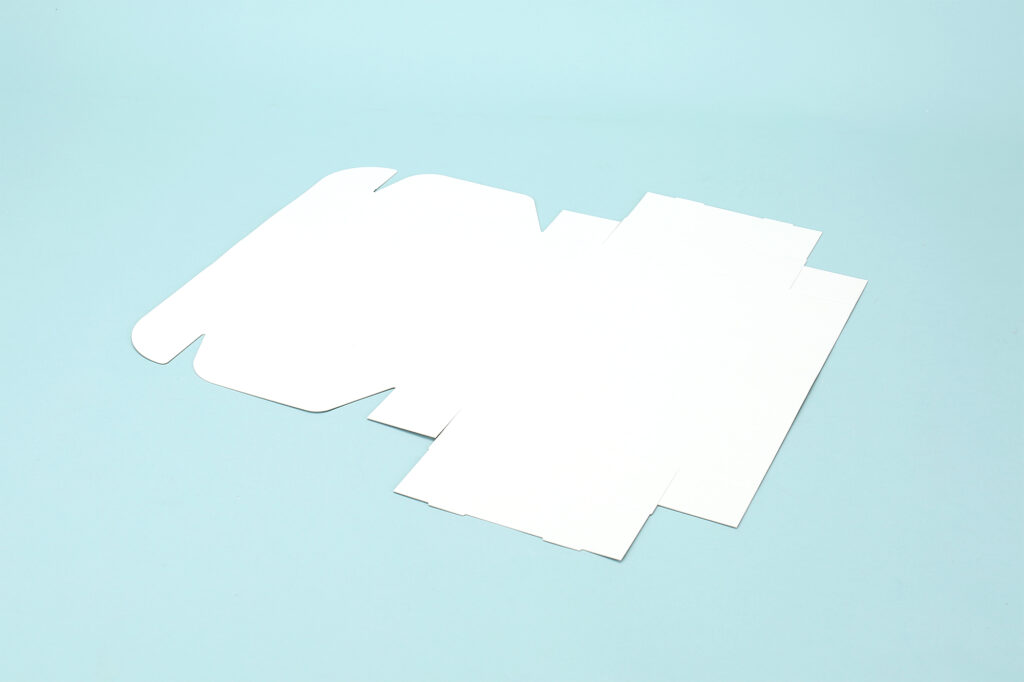

N式巻き込み型 組み立て前

組み立て前の状態。接着なし。

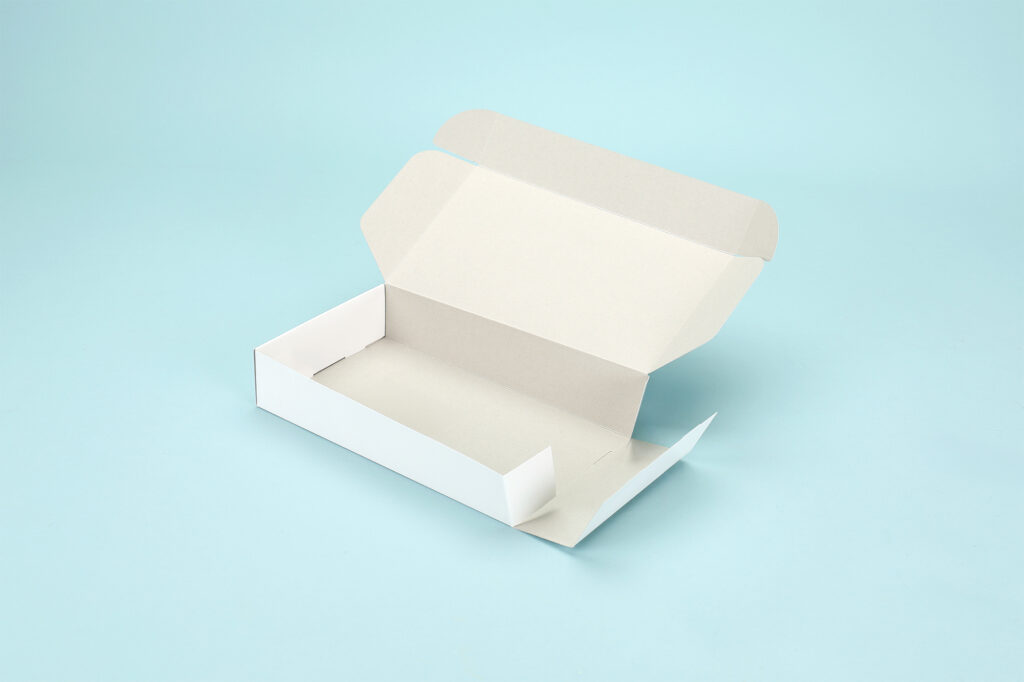

N式巻き込み型 側面を組み立てる様子

側面の両側を折り込んで組み立ていきます。

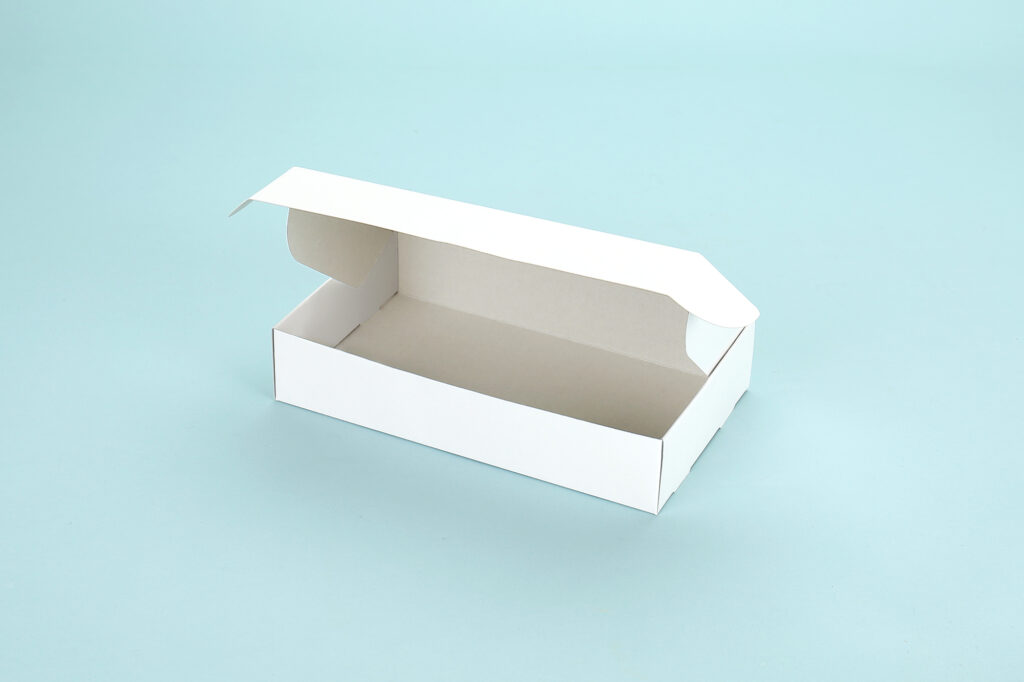

N式巻き込み型 ふたを閉める途中の様子

ふたの両側にあるフラップは箱の内側に差し込みつつ…

N式巻き込み型 ふたを差し込む様子

最後に手前のフラップも本体の隙間に差し込んで固定します。

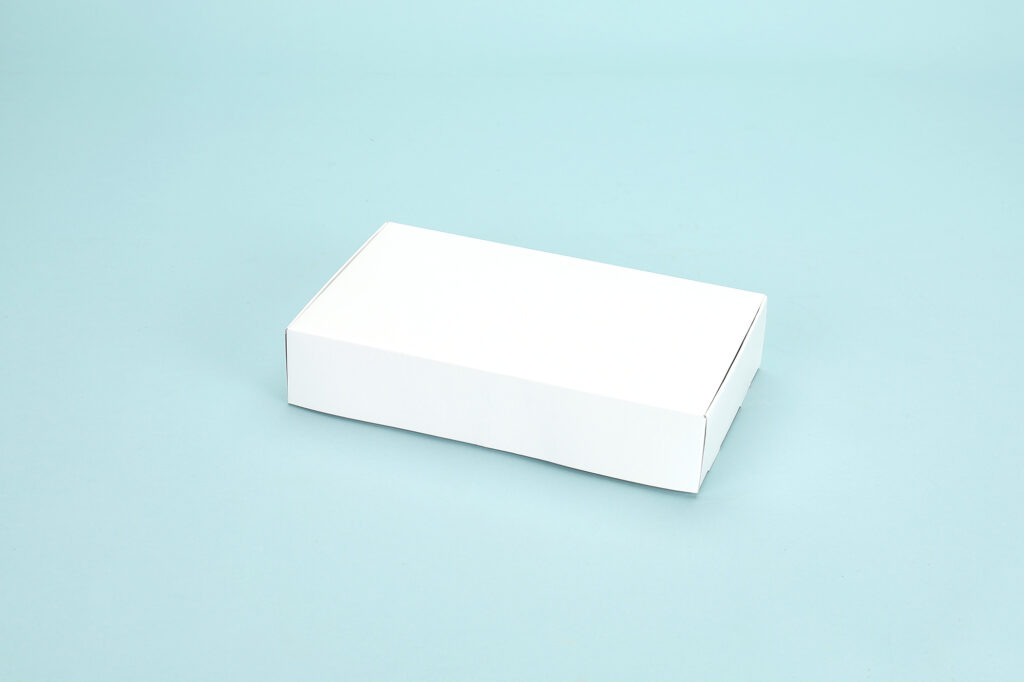

N式巻き込み型 組み立て後

組み立てた状態

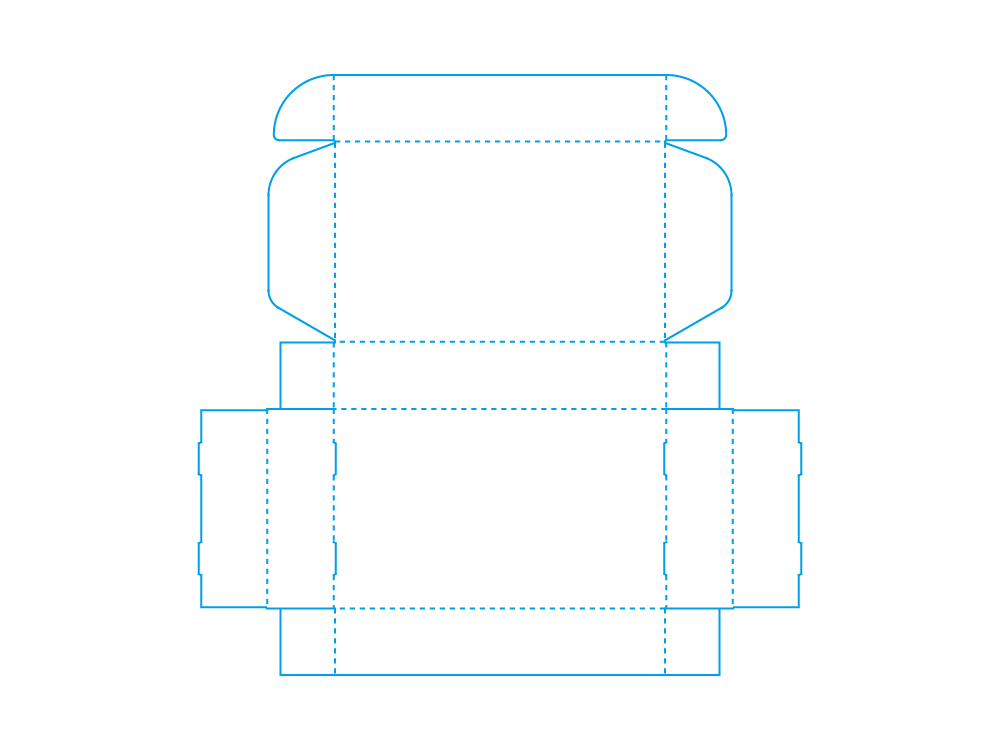

図面

N式巻き込み型 図面

※関連リンク
・ギフトや重い製品に お米3合用額縁付きN式化粧箱 化粧箱制作のヒント1
・化粧箱制作のヒント19 設計の工夫と材質でさらに強度UP!工具用ケース
